随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。指针式电动兆欧表（兆欧表）是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要指针式电动兆欧表本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

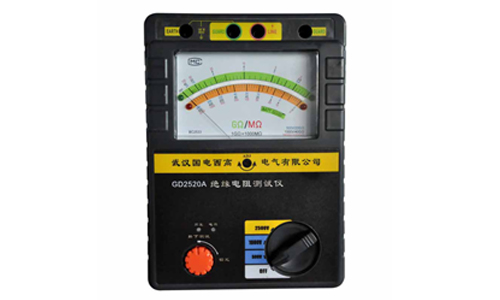

我公司生产的GD2520A指针式电动兆欧表采用超薄型张丝表头、多种电压等级输出、容量大、抗干扰强、操作简单、具有时间提示功能。是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
技术参数
输出电压 500V DC 1000V DC 2500V DC 精 度 温 度 23℃±5℃ 绝缘电阻 1MΩ～20GΩ ±5％ 2MΩ～40GΩ ±5％ 5MΩ～100GΩ ±5％ 输出电压 4MΩ～20GΩ 0～+10％ 8MΩ～40GΩ 0～+10％ 20MΩ～100GΩ 0～+10％ 高压短路电流 ≥1mA 工作电源 8节AA型电池 工作温度及湿度 -10℃～40℃，最大相对湿度85％ 保存温度及湿度 -20℃～60℃，最大相对湿度90％ 绝缘性能 电路与外壳间电压为1000V DC时，最大2000MΩ 耐压性能 电路与外壳间电压为2500V AC时，承受1分钟 尺 寸 230mm×190mm×90mm (L×W×H) 重 量 2KG
输出电压
500V DC
1000V DC
2500V DC
精
度
温 度
23℃±5℃
绝缘电阻
1MΩ～20GΩ
±5％
2MΩ～40GΩ
5MΩ～100GΩ
4MΩ～20GΩ
0～+10％
8MΩ～40GΩ
20MΩ～100GΩ
高压短路电流
≥1mA
工作电源
8节AA型电池
工作温度及湿度
-10℃～40℃，最大相对湿度85％
保存温度及湿度
-20℃～60℃，最大相对湿度90％
绝缘性能
电路与外壳间电压为1000V DC时，最大2000MΩ
耐压性能
电路与外壳间电压为2500V AC时，承受1分钟
尺 寸
230mm×190mm×90mm (L×W×H)
重 量
2KG
