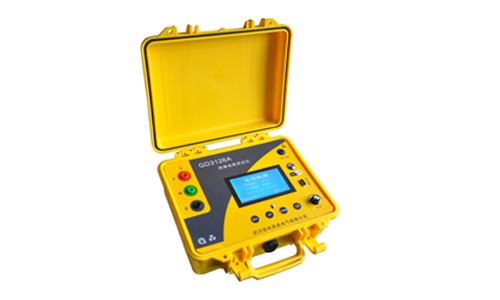

GD3126A绝缘电阻测试仪，提供数字绝缘测试，测试电压最高可达10kV，可广泛应用于变电站、发电厂等电气设备的检修，非常适合用于测试各种高电压设备，包括开关设备，变压器、电抗器、电容器、电动机，发电机和电缆等进行绝缘电阻（IR）、吸收比(DAR)、极化指数(PI)的测量。国电西高的绝缘电阻测试仪执行DL/ T845.1-2004,SJ/T 11385-2008,CAT IV 600 V安全等级测试。GD3126是早期识别、发现潜在设备故障的预防性或预测性维护计划的完美测试工具。对保证产品质量和运行中的人身及设备安全具有重要意义，电气产品的绝缘性能是评价其绝缘好坏的重要标志之一，它是通过绝缘电阻的测试来反映的。
技术参数
额定测试电压档位 250 V、500V、1.0kV、2.5kV、5.0kV 输出电压误差 ±5% 测量电阻范围 上限值 500GΩ～10TΩ 下限值 0.1MΩ 准确度等级 5.0级 高压显示误差 ±( 5%•Ux + 1d ) 泄漏电流显示范围及误差 0.1nA~9.9mA 5% 吸收电容显示范围及误差 0.1pF~99μF 5% 温度测量误差 ±0.5℃ 空气湿度测量误差 ±2%RH 短路电流 ＜6mA 电压纹波 ＜3% 绝缘电阻 > 500 MΩ（测试线与机壳间） 耐压 AC10.0kV 50Hz 1min（测试线与机壳间） 供电电源 12V 锂电池 电池一次充电使用时间 30天 每天10次DAR和5次PI测试 工作温度与湿度 0℃ ~ + 40℃ < 85%RH 贮存温度与湿度 - 20℃ ~ + 50℃ < 90%RH 尺寸（mm） 325（L）×250（W）×130（H） 重量 约 3.7kg 测量电阻误差 电压档位 250 V 500 V 1.0 kV 2.5 kV 5.0 kV ±( 3%·Rx + 1d ) 1GΩ 2GΩ 4GΩ 10GΩ 20GΩ ±( 5%·Rx + 1d ) 10GΩ 20GΩ 40GΩ 0.1TΩ 0.2TΩ ±( 10%·Rx + 2d ) 100GΩ 200GΩ 0.4TΩ 1TΩ 2 TΩ ±( 25%·Rx + 2d ) 500GΩ 1TΩ 2TΩ 5TΩ 10TΩ
额定测试电压档位
250 V、500V、1.0kV、2.5kV、5.0kV
输出电压误差
±5%
测量电阻范围
上限值
500GΩ～10TΩ
下限值
0.1MΩ
准确度等级
5.0级
高压显示误差
±( 5%•Ux + 1d )
泄漏电流显示范围及误差
0.1nA~9.9mA 5%
吸收电容显示范围及误差
0.1pF~99μF 5%
温度测量误差
±0.5℃
空气湿度测量误差
±2%RH
短路电流
＜6mA
电压纹波
＜3%
绝缘电阻
> 500 MΩ（测试线与机壳间）
耐压
AC10.0kV 50Hz 1min（测试线与机壳间）
供电电源
12V 锂电池
电池一次充电使用时间
30天 每天10次DAR和5次PI测试
工作温度与湿度
0℃ ~ + 40℃ < 85%RH
贮存温度与湿度
- 20℃ ~ + 50℃ < 90%RH
尺寸（mm）
325（L）×250（W）×130（H）
重量
约 3.7kg
测量电阻误差
电压档位
250 V
500 V
1.0 kV
2.5 kV
5.0 kV
±( 3%·Rx + 1d )
1GΩ
2GΩ
4GΩ
10GΩ
20GΩ
±( 5%·Rx + 1d )
40GΩ
0.1TΩ
0.2TΩ
±( 10%·Rx + 2d )
100GΩ
200GΩ
0.4TΩ
1TΩ
2 TΩ
±( 25%·Rx + 2d )
500GΩ
2TΩ
5TΩ
10TΩ
