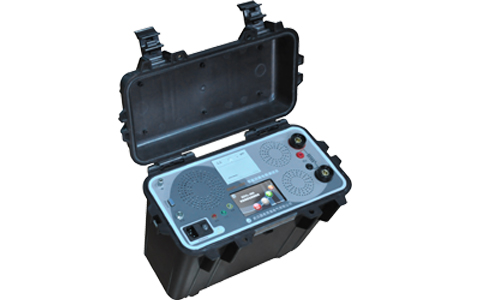

GDHL-100智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高压、中压以及低压断路器、开关回路电阻、大电流汇流排（如铜排、铝排等）连接点电阻、套管连接处的接点电阻、电缆连接点电阻以及焊接点处电阻等的专用测试仪器。电阻值的测量电流采用国家标准GB736所推荐的不小于100A电流。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
技术参数
一般技术指标 供电电源 AC220V±10%；50±2Hz 工作环境 温度：-10～+50℃；湿度≤85%RH、无凝露 测试环境 温度：15～25℃；湿度≤85%RH、无凝露 存储条件 温度：-20℃～70℃；湿度≤85%RH、无凝露 外形尺寸 365*165*310mm 重量 小于5kg（不含测试线包） 型式 便携式 冷却方式 风冷 绝缘性能 对地＞20MΩ 防护等级 IP67 工作方式 连续和自定义工作时间模式 GDHL-100主要指标 电流档（A） 测量范围 准确度 最大分辨率 10 100uΩ-200mΩ 100uΩ-999.9uΩ 1.0%RD+0.2%FS 0.01uΩ 1mΩ -7.999mΩ 0.5%RD+0.1%FS 0.01uΩ 8.000mΩ-200mΩ 1.0%RD+0.2%FS 10uΩ 25 40uΩ-80mΩ 40uΩ-49.99uΩ 1.0%RD+0.2%FS 0.01uΩ 50.00uΩ-7.999mΩ 0.5%RD+0.1%FS 0.01uΩ 8.000mΩ-80mΩ 1.0%RD+0.2%FS 10uΩ 50 20uΩ-40mΩ 20uΩ-1.999mΩ 0.5%RD+0.1%FS 0.01uΩ 2.000mΩ-40mΩ 1.0%RD+0.2%FS 1uΩ 100 10uΩ-20mΩ 10uΩ-999.99uΩ 1.0%RD+0.2%FS 0.01uΩ 1.000mΩ-20mΩ 0.5%RD+0.1%FS 1uΩ
一般技术指标
供电电源
AC220V±10%；50±2Hz
工作环境
温度：-10～+50℃；湿度≤85%RH、无凝露
测试环境
温度：15～25℃；湿度≤85%RH、无凝露
存储条件
温度：-20℃～70℃；湿度≤85%RH、无凝露
外形尺寸
365*165*310mm
重量
小于5kg（不含测试线包）
型式
便携式
冷却方式
风冷
绝缘性能
对地＞20MΩ
防护等级
IP67
工作方式
连续和自定义工作时间模式
GDHL-100主要指标
电流档（A）
测量范围
准确度
最大分辨率
10
100uΩ-200mΩ
100uΩ-999.9uΩ
1.0%RD+0.2%FS
0.01uΩ
1mΩ -7.999mΩ
0.5%RD+0.1%FS
8.000mΩ-200mΩ
10uΩ
25
40uΩ-80mΩ
40uΩ-49.99uΩ
0.01uΩ
50.00uΩ-7.999mΩ
8.000mΩ-80mΩ
10uΩ
50
20uΩ-40mΩ
20uΩ-1.999mΩ
2.000mΩ-40mΩ
1uΩ
100
10uΩ-20mΩ
10uΩ-999.99uΩ
1.000mΩ-20mΩ
