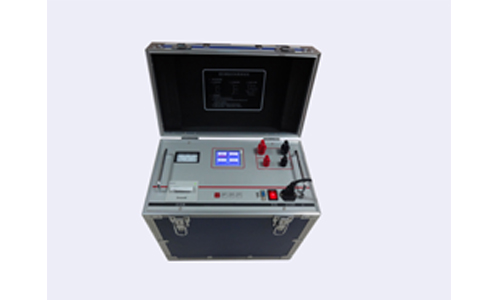

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要,我公司研制的GDZRC-100U型直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。
技术参数
1、 输出电流:100A、50A、20A、10A、5A
2、 最小分辨率:0.1μΩ
3、 量程:100A: 50μΩ~100mΩ 50A: 100μΩ~200mΩ
20A: 200μΩ~800mΩ 10A: 500μΩ~2Ω
5A: 1mΩ~4Ω
4、准确度:±(0.2%+2字)
5、工作温度:环境温度:0℃~40℃
6、工作湿度:相对湿度: <90%RH,不结露
7、外形尺寸:长440mm×宽245mm×高395mm
8、重量:仪器:19.5Kg 线箱:7.5Kg
