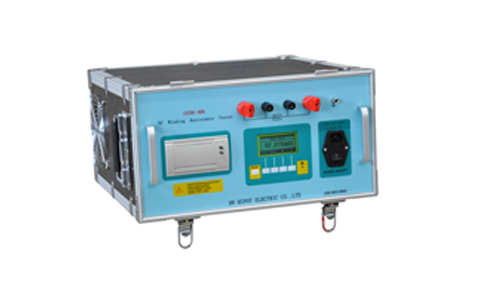

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪（以下简称直阻仪）。它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
技术参数
型号 GDZRC-10A GDZRC-20A GDZRC-40A 测试电流 1mA 10mA 1A 5A 10A 1A 5A 10A 20A 2.5A 5A 10A 20A 40A 测量范围 1mA：1Ω～20kΩ 10mA：1Ω～2kΩ 1A：10mΩ～20Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω 1A：10mΩ～20Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω 20A：1mΩ～1Ω 2.5A：10mΩ～8Ω 5A：1mΩ～4Ω 10A：1mΩ～2Ω 20A：1mΩ～1Ω 40A：1mΩ～500mΩ 测量准确度 ±0.2%（满量程）±2个字 数据存储 255个 显示 液晶显示器 最大分辨率 0.1μΩ 电源 AC 220V±22V，50Hz±2 Hz 最大功耗 300 W /500W/1200W 工作环境 环境温度:0°～40°相对湿度:≤80% 体积 200╳400╳280(mm) 重量 6kg /10kg/32 kg
型号
GDZRC-10A
GDZRC-20A
GDZRC-40A
测试电流
1mA 10mA 1A 5A 10A
1A 5A 10A 20A
2.5A 5A 10A 20A 40A
测量范围
1mA：1Ω～20kΩ
10mA：1Ω～2kΩ
1A：10mΩ～20Ω
5A：1mΩ～4Ω
10A：1mΩ～2Ω
20A：1mΩ～1Ω
2.5A：10mΩ～8Ω
40A：1mΩ～500mΩ
测量准确度
±0.2%（满量程）±2个字
数据存储
255个
显示
液晶显示器
最大分辨率
0.1μΩ
电源
AC 220V±22V，50Hz±2 Hz
最大功耗
300 W /500W/1200W
工作环境
环境温度:0°～40°相对湿度:≤80%
体积
200╳400╳280(mm)
重量
6kg /10kg/32 kg
