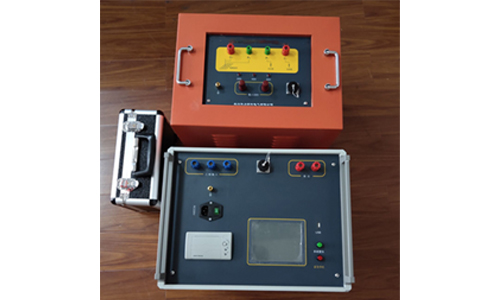

GDWR-30A大型地网接地电阻测试仪,是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构,内置变频电源模块,输出电源连续变频可调。频率可变为45Hz或55Hz,内置高速处理器核心,采用高端数字滤波技术,有效避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明,在运行变电站的恶劣电磁环境下进行接地网测试时,GDWR-5A大型地网接地电阻测试仪的测量数据准确稳定、重复性好,是大、中型接地网特性参数测量的理想仪器。
1
使用条件
-15℃∽40℃
RH<80%
2
抗干扰原理
变频法
3
电 源
辅助电源:AC220V±10%
主电源:三相电源AC380V
允许发电机
4
测量输出电流
1A~50A可调
5
测量输出电压
0V~800V
6
测试电源频率
45、50、55、60、65HZ单频
45/55、55/65 47.5/52.5HZ自动双频
7
额定输出功率
12kW
8
分 辨 率
接地阻抗: 0.0001
阻抗角:0.0001°
9
精 度
接地阻抗:±(1%*读数+0.002)
阻抗角:±(1%*读数+0.02°)
10
电阻测量范围
0.001Ω~5K
11
外型尺寸
主机:450(L)×350(W)×480(H)
变压器:450(L)×350(W)×540(H)
12
存储器大小
100 组 支持U盘数据存储
13
主机重量
主机20 Kg、变压器35 Kg、线箱3 Kg、地桩4 Kg
