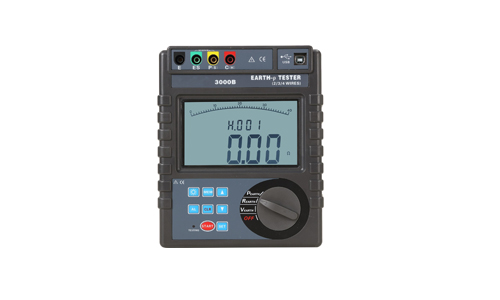

GDCR3000B 数字式接地电阻仪

产品简介

GDCR3000B 数字式接地电阻仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用最新数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

GDCR3000B 数字式接地电阻仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,蓝屏背光,棒图指示,一目了然。同时能存储300组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,具有历史数据读取、查阅、保存、报表、打印等功能。

GDCR3000B 数字式接地电阻仪别名:精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、数字式接地电阻仪等。

功    能

二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量

电    源

DC 9V (碱性干电池 LR14 1.5V 6)

量    程

接地电阻:0.00Ω30.00kΩ

土壤电阻率:0.00Ωm9000kΩm

接地电压:0V600V

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流20mA Max

土壤电阻率:四极法(温纳法)

对地电压:平均值整流(P(S)-ES接口间)

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定1m100m

换    档

接地电阻:0.00Ω30.00kΩ全自动换档

土壤电阻率:0.00Ωm9000kΩm全自动换档

背    光

可控白屏背光,适合昏暗场所使用

显示模式

4位超大LCD显示,白屏背光

测量指示

测量中LED闪烁,LCD倒计数,进度棒图指示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚:212mm×175mm×76mm

标准测试线

4条:红色20m,黑色20m,黄色10m,绿色10m1

简易测试线

2条:红色1.6m,黑色1.6m1

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约3/

接地电阻、土壤电阻率:约5/

测量次数

5000次以上(短路测试,测1次,停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条,长1.5m

数据存储

300组,MEM存储指示,显示FULL符号表示存储已满

数据保持

保持数据时HOLD符号指示

数据查阅

查阅数据时READ符号指示

溢出显示

超量程溢出时OL符号指示

干扰测试

自动识别干扰信号,干扰电压高于5VNOISE符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00KΩ30kΩ(100R+rC<50kΩ100R+rP<50kΩ)

报警功能

测量值超过报警设定值时,------”报警提示

电池电压

当电池电压降到约7.5V时,电池电压低符号显示,提醒更换电池

工作电流

待机: 20mA(背光关闭)

开机开背光:约45mA(背光关闭25mA)

测量:约100mA(背光关闭)

质    量

仪表:950g

测试线:1560g

辅助接地棒:935g(4)

工作温湿度

-10℃40℃80%rh以下

存放温湿度

-20℃60℃70%rh以下

过载保护



测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300VCAT IV 150V、污染等级2)IEC61010-031IEC61557-1(接地电阻)IEC61557-5(土壤电阻率)JJG 366-2004
