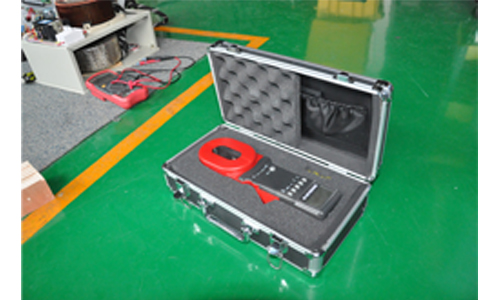

GDCR2000D钳型接地电阻测试仪是我公司技术研发团队对技术品质的卓越追求,通过不断创新完善,对老款产品的彻底升级。其性能主要体现在:
突破开机长时间自检等待,开机立即进入测试。
突破继电器自检方式,采用最先进的算法及数字集成处理技术。
突破老款产品笨重的问题,更加符合手持仪表的特性。
全新外观设计,面板6键操作,性能直通。
增加了声光报警功能,“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能,“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组,功耗更低,最大启动、工作电流小于50mA。
功 能 |
接地电阻测量,对地电压测量,低值电阻测量 |
|||||
电 源 |
DC 9V (锌锰干电池 R14S 1.5V 6 节 ,连续待机300 小时) |
|||||
背 光 |
可控蓝屏背光,适合昏暗场所使用 |
|||||
测量方式 |
精密三线测量、简易两线测量 |
|||||
测量方法 |
接地电阻:额定电流变极法,测量电流 20mA Max, 对地电压:平均值整流 |
|||||
数据模式 |
平均值、最大值、最小值 |
|||||
线阻校验 |
避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差,使接地电阻测量更准确。 |
|||||
显示模式 |
4 位超大 LCD 显示,蓝屏背光 |
|||||
测量指示 |
测量中 LED 闪烁指示,LCD 倒计数显示 |
|||||
LCD 尺寸 |
128mm×75mm;显示域:124mm×67mm |
|||||
仪表尺寸 |
高宽厚:215mm×190mm×95mm |
|||||
测 试 线 |
3 条:红色 20m,黄色 10m,绿色 5m 各 1 条 |
|||||
简易测试线 |
2 条:红色 1.6m,绿色 1.6m 各 1 条 |
|||||
辅助接地棒 |
2 根:φ10mm×150mm |
|||||
测量时间 |
对地电压:约 3 次/秒;接地电阻:约 5 秒/次 |
|||||
测量次数 |
5000 次以上 (20Ω档测量 10Ω,测 1 次,停30 秒再测) |
|||||
线路电压 |
测量对地电压:AC 600V 以下测量 |
|||||
USB 接口 |
具有 USB 接口,软件监控,存储数据可以上传电脑,保存打印 |
|||||
通 讯 线 |
USB 通讯线 1 条,长 1.5m |
|||||
数据存储 |
400 组,闪烁显示“ |
FULL |
”符号表示存储已满 |
|||
数据保持 |
数据保持功能:“HOLD”符号显示 |
|||||
数据查阅 |
数据查阅功能:“READ”符号显示 |
|||||
溢出显示 |
超量程溢出功能: “ |
OL |
”符号显示 |
|||
报警功能 |
测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示 |
|||||
电池电压 |
当电池电压降到约 7.8V 时,电池电压低符 |
|
|
|||
|
||||||
显示,提醒更换电池。 |
||||||
功 耗 |
背光:25mA Max |
|||||
待机: 25mA Max(背光关闭) |
||||||
测量:200mA Max(背光关闭) |
||||||
质 量 |
仪表:1325g(含电池) |
|||||
测试线:847g(含简易测试线) |
||||||
辅助接地棒:468g(2 根) |
||||||
仪表袋:915g |
||||||
工作温湿度 |
-10℃~40℃;80%rh 以下 |
|||||
存放温湿度 |
-20℃~60℃;70%rh 以下 |
|||||
过载保护 |
测量接地电阻:E-P、E-C 各端口间 AC 280V/3 秒 |
|||||
绝缘电阻 |
10MΩ以上(电路与外壳之间 500V) |
|||||
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|||||
电磁特性 |
IEC61010-4-3,无线频率电磁场≤1V/m |
|||||
适合安规 |
IEC61010-1 、 IEC1010-2-31 、 IEC61557-1,5 、 IEC60529(IP54)、污染等 2、CAT Ⅲ 300V |
